Ультразвукова діагностична система Scanmate Flex DGH із зондами
Три варіанти зондів, одна потужна платформа
Портативна офтальмологічна ультразвукова платформа Scanmate Flex – це ідеальний продукт для розширення діагностичних можливостей вашої практики. Flex забезпечує будь-яку бажану комбінацію A-Scan, B-Scan і UBM.
А-Scan: Flex A-Scan використовує перевірений алгоритм вирівнювання DGH для отримання повторюваних і точних вимірювань осьової довжини. Калькулятор ІОЛ простий у використанні і включає в себе найсучасніші формули та формули після рефракції.
B-Scan: Перероблений зонд B-Scan, новий для Flex, забезпечує чітке зображення заднього відрізка ока, навіть якщо оптична чіткість порушена.
UBM: Зонд Flex UBM незамінний при отриманні зображень переднього відрізка ока з високою роздільною здатністю, включаючи зображення структур, прихованих райдужною оболонкою або помутніннями рогівки.
Основні властивості
-
- Комфортне розташування: На столі або стійці, на стіні або на візку.
- Необмежена ліцензія: Програмне забезпечення, яке може бути встановлене на декількох робочих станціях для роботи незалежно або як мережева система.
- Ємкісна база даних: Історії хвороби пацієнтів зберігаються в базі даних, яка легко доступна для пошуку та резервного копіювання за допомогою вбудованого в програму інструменту резервного копіювання.
- Портативність: Flex живиться від внутрішньої акумуляторної батареї, що робить пристрій повністю портативним. Кейс для перенесення Flex призначений для розміщення як Flex, так і планшетного ПК, тому всю систему можна використовувати, не виймаючи її з кейса.
А-Scan
Унікальні функції керування вимірюванням Flex A-Scan допомагають досягти оптимальних значень вимірювань. Ці функції дозволяють користувачеві зосередитися на техніці застосування, в той час як програмне забезпечення приладу виконує аналіз форми хвилі в реальному часі і надає негайний зворотний зв'язок користувачеві.
Унікальний алгоритм оцінювання автоматично класифікує вирівнювання датчика вздовж осі вимірювання. Ранжування відбувається миттєво, і кожному якісному вимірюванню присвоюється 1 зірка, 2 зірки або 3 зірки (3 зірки означають найкраще вирівнювання).
Flex A-Scan може працювати в контактному або занурювальному режимі. Датчик випускає ультразвукові імпульси у воду (а не безпосередньо в око). Імпульси поширюються через воду і потрапляють у тканини. Цей метод вимірювання усуває потенційну деформацію геометрії рогівки, спричинену прямим контактом з датчиком.
B-Scan
Датчик Scanmate Flex B-Scan дозволяє лікарям отримувати чіткі і точні зображення і відеозаписи заднього відрізка ока. Ультразвукове В-сканування ефективне навіть при наявності помутнінь (таких як щільна катаракта, кров або анатомічні структури), які заважають оптичним технологіям.
Зонд B-Scan доступний з частотами 12,5 МГц і 20 МГц. Серед екранних інструментів є штангенциркуль для вимірювання структур, інструмент для вимірювання площі та інструмент анотації, який дає змогу позначити патології на зображенні.
B-Scan може допомогти в оцінці: Відшарування сітківки або склистого тіла;
Патологій гуморальної оболонки склистого тіла стафіломи, заднього сегмента, судинної оболонки, зорового нерва або потовщення склери.
UBM
UBM незамінний при візуалізації переднього відрізка ока. Зображення з високою роздільною здатністю UBM дають можливість спостерігати структури, приховані райдужною оболонкою або помутніннями рогівки.
Програмне забезпечення Scanmate надає інструменти для вимірювання кутів, площі та довжини, а також інструмент анотації для позначення патологій. Наповнений водою одноразовий стерильний чохол Clear Scan® Probe є єдиним компонентом, який торкається ока.
UBM зонд застосовується для: Вимірювання ACA; Оцінки рогівки після LASIK; Моніторингу положення ІОЛ; Передопераційної оцінки ICL; Діагностики кіст райдужки та циліарної оболонки; Післяопераційного обстеження глаукоми.

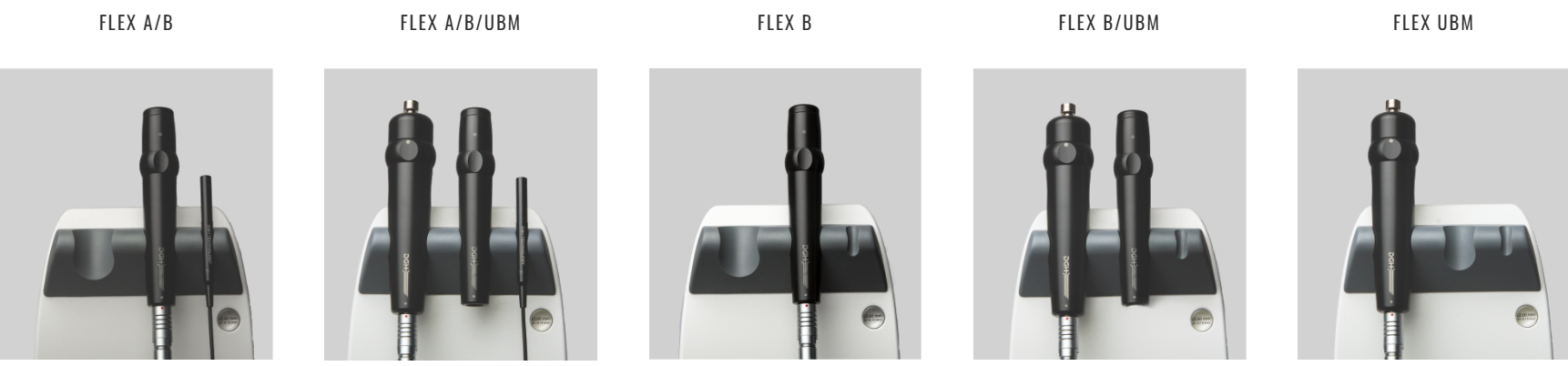

Конфігурації
| Scanmate Flex із трьома зондами | A-Scan 10 MHz, В- Scan 12.5 MHz, UBM 35 MHz |
| Scanmate Flex із трьома зондами | A-Scan 10 MHz, В- Scan 12,5 MHz, UBM 50 MHz |
| Scanmate Flex із трьома зондами | A-Scan 10 MHz, В- Scan 20 MHz, UBM 35 MHz |
| Scanmate Flex із трьома зондами | A-Scan 10 MHz, В- Scan 20 MHz, UBM 50 MHz |
| Scanmate Flex з двома зондами | A-Scan 10 MHz, В- Scan 12.5 MHz |
| Scanmate Flex з двома зондами | A-Scan 10 MHz, В- Scan 20 MHz |
| Scanmate Flex з двома зондами | В- Scan 12,5 MHz, UBM 35 MHz |
| Scanmate Flex з двома зондами | В- Scan 12,5 MHz, UBM 50 MHz |
| Scanmate Flex з двома зондами | В- Scan 20 MHz, UBM 35 MHz |
| Scanmate Flex з двома зондами | В- Scan 20 MHz, UBM 50 MHz |
| Scanmate Flex з зондом | В- Scan 12.5 MHz |
| Scanmate Flex з зондом | В- Scan 20 MHz |
| Scanmate Flex з зондом | UBM 35 MHz |
| Scanmate Flex з зондом | UBM 50 MHz |
Характеристики
B-Scan
| Тип датчика B-Scan | Внутрішній, поворотний одноелементний датчик. 256 ліній за одне сканування. Кут сканування 60° |
| B-сканування | Режим візуалізації контакту |
| Варіанти частот датчика | 12,5 МГц або 20 МГц |
| Бічна точність | ± 550 мкм |
| Осьова точність (теоретична) | 28,9 мкм |
| Фокусна відстань (номінальна) | 20.00 мм або 21.00 мм |
| Глибина поля зору | 14.00 мм - 37.00 мм або 15.00 мм - 35.00 мм |
UBM
| Тип датчика UBM | Зовнішній (знімний), поворотний одноелементний датчик. 256 ліній за одне сканування. Кут сканування 30° |
| Режим сканування | Через водне середовище UBM (з використанням кришки датчика ClearScan®) |
| Варіанти частот датчика | 35 МГц або 50 МГц |
| Точність по горизонталі | ± 250 мкм |
| Бічна роздільна здатність (номінальна) | 80 мкм або 50 мкм |
| Осьова точність (теоретична) | 9,6 мкм |
| Осьова роздільна здатність (номінальна) | 65 мкм або 50 мкм |
| Фокусна відстань (номінальна) | 13,00 мм |
| Глибина поля зору (номінальна) | 11,50 мм - 14,00 мм |
A-Scan
| Тип датчика A-Scan | Внутрішній, фіксований одноелементний датчик |
| Спосіб вимірювання A-Scan | Контактний або занурювальний (з використанням занурювальної оболонки Prager Shell®) |
| Частота датчика | 10 МГц |
| Діапазон вимірювання осьової довжини | 15,00 мм - 40,00 мм |
| Діапазон вимірювання ACD | 2,00 мм - 6,00 мм |
| Діапазон вимірювання товщини лінзи | 2,00 мм - 7,50 мм |
| Роздільна здатність | 0,01 мм |
| Відтворюваність | ± 0,03 мм STDEV (занурення) |
| Формули ІОЛ | SRK II, Binkhorst, SRK/T, Holladay 1, Hoffer Q, Haigis |
| Формули ІОЛ (пострефракційні) | Double K (SRK/T), засновані на даних анамнезу, клінічні (Shammas), засновані на рефракції, надмірна рефракція контактних лінз |
Основний блок
| Розміри | 209,55 мм (Д) x 133,50 мм (Ш) x 101,60 мм (В) |
| Вага | 8.00 фунтів |
| Тип акумулятора | Літій-іонна акумуляторна батарея 3250 мАг (внутрішня) |
Вимоги до програмного забезпечення
| Вимоги до апаратного забезпечення | Intel i5 або вище, 4 ГБ оперативної пам'яті або вище, 128 ГБ SSD/HDD або вище |
| 2 x 2.0 USB, роздільна здатність дисплея 1024 x 768 або вище | |
| Вимоги до операційної системи | Windows 8 або новішої версії (32 або 64 біт), MS server 2008 R2 (64 біт), |
| MS Server 2012 / 2012 R2 (64 біт), MS Server 2016 (64 біт) |
